Как поплавковый шар Ti 50,8*200 с более высоким давлением повышает точность измерения уровня жидкости в экстремальных условиях?

1. Основная инженерная задача измерения уровня высокого давления

Точное измерение уровня жидкости в промышленных условиях представляет собой сложную инженерную задачу, которая усложняется по мере роста рабочего давления. Традиционные поплавковые датчики уровня часто с трудом сохраняют надежную работу при давлении, превышающем 10 МПа, когда деформация материала, сдвиги плавучести и механический износ могут поставить под угрозу точность измерений.50,8*200 Ti поплавковый шар с более высоким давлениемнепосредственно решает эти проблемы за счет сочетания передового выбора материалов и точного производства.

Когда поплавковый шар работает в сосуде под давлением, необходимо тщательно контролировать несколько физических явлений. Гидростатическое давление, оказываемое на поверхность поплавка, увеличивается пропорционально глубине и давлению в системе, потенциально вызывая изменения размеров, которые изменяют характеристики смещения поплавка. Кроме того, плотность технологической жидкости может меняться в зависимости от температуры и давления, влияя на выталкивающую силу, которую испытывает поплавок. Эти факторы в совокупности определяют точность и повторяемость измерений уровня.

Поэтому инженеры, проектирующие системы указателей уровня, должны учитывать не только номинальное рабочее давление, но также весь диапазон колебаний давления, изменений температуры и изменений свойств жидкости, которые происходят во время нормальной работы. Способность поплавка сохранять свой геометрический профиль в этих изменяющихся условиях имеет первостепенное значение для стабильных результатов измерений.

2. Титан как стратегический материал для изготовления поплавковых шаров

Выбор титана в качестве основного материала для50,8*200 Ti поплавковый шар с более высоким давлениемОснована на исключительном сочетании механических и химических свойств металла. Титан предлагает соотношение прочности к весу, которое превосходит большинство конструкционных сплавов, что делает его идеальным кандидатом для компонентов, которые должны оставаться легкими, выдерживая при этом значительное внешнее давление.

Одним из наиболее значительных преимуществ титана в этом применении является его исключительная коррозионная стойкость. В отличие от нержавеющей стали, которая может страдать от точечной и щелевой коррозии в средах, богатых хлоридами, титан образует стабильный самовосстанавливающийся оксидный слой, который защищает основной металл от агрессивного химического воздействия. Эта характеристика особенно ценна при использовании морской воды, рассола или кислых технологических потоков, где другие материалы быстро разлагаются.

Кроме того, коэффициент теплового расширения титана значительно ниже, чем у многих альтернативных материалов. Это свойство гарантирует, что размеры поплавка остаются стабильными при изменении температуры, предотвращая изменения рабочего объема, которые могут привести к ошибкам измерений. Немагнитная природа материала также исключает помехи в системах магнитной связи, используемых во многих конструкциях уровнемеров, обеспечивая надежную передачу сигнала от поплавка к внешнему индикатору.

• Превосходная коррозионная стойкость в агрессивных химических средах, включая хлориды и кислоты.
• Высокое соотношение прочности к весу обеспечивает надежную конструкцию без чрезмерного веса.
• Низкий коэффициент теплового расширения, обеспечивающий стабильность размеров во всем температурном диапазоне.
• Немагнитные свойства, предотвращающие помехи в системах магнитных указателей уровня.
• Превосходная усталостная прочность, обеспечивающая длительную циклическую работу без деградации.

3. Прецизионные размеры и характеристики плавучести.

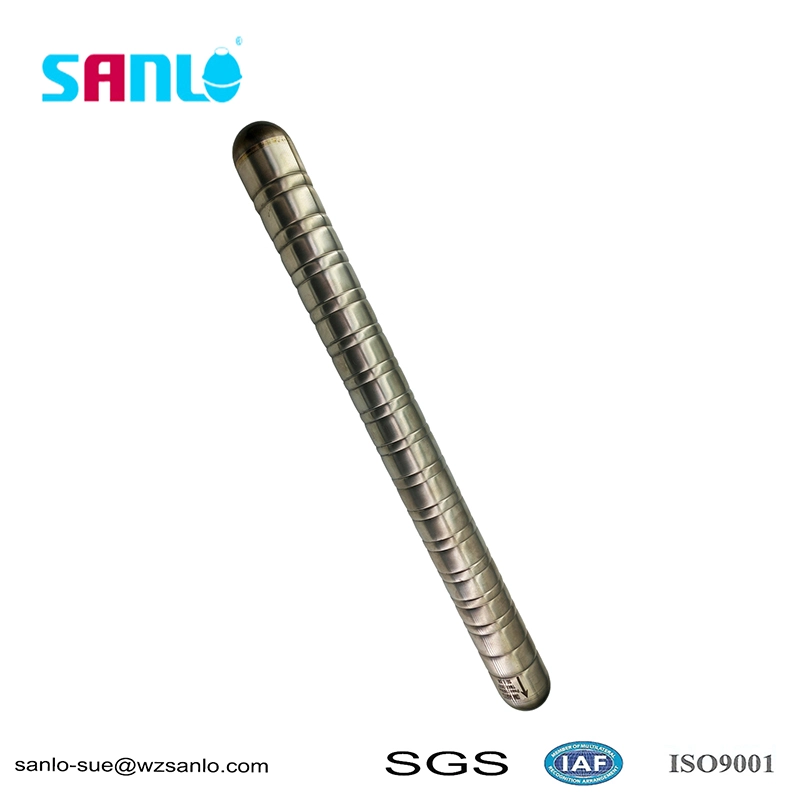

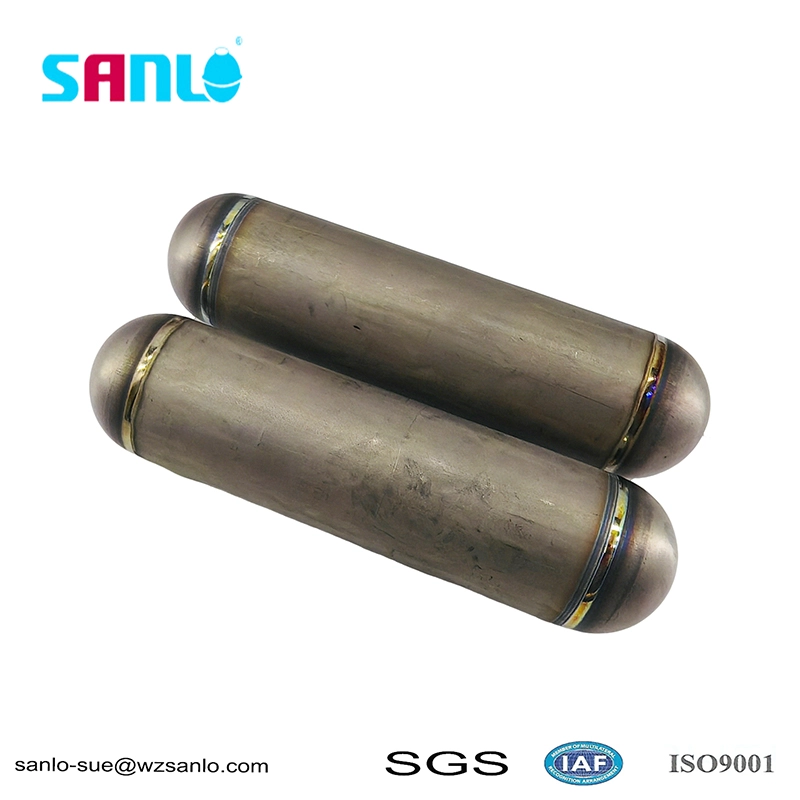

Числовое обозначение поплавкового шара 50,8*200 Ti с более высоким давлением содержит точную информацию о размерах, которая напрямую влияет на его эксплуатационные характеристики. Диаметр 50,8 мм и длина 200 мм представляют собой тщательно рассчитанные пропорции, которые оптимизируют рабочий объем поплавка, сохраняя при этом совместимость со стандартными размерами камеры уровнемера.

Плавучесть, направленная вверх сила, которая позволяет поплавку отслеживать изменения уровня жидкости, определяется объемом жидкости, вытесненной погруженной частью поплавка. Для цилиндрического поплавка с полусферическими или эллиптическими концами общий рабочий объем зависит от габаритных размеров поплавка и плотности технологической жидкости. Конфигурация 50,8*200 обеспечивает объем смещения, который создает достаточную плавучую силу для преодоления веса поплавка, сохраняя при этом чувствительность к относительно небольшим изменениям уровня.

В приложениях с высоким давлением плотность технологической жидкости обычно увеличивается с увеличением давления, что, в свою очередь, увеличивает выталкивающую силу, действующую на поплавок. Это явление необходимо учитывать во время калибровки системы, чтобы обеспечить точную индикацию уровня во всем диапазоне давлений. Производственный процесс обеспечивает жесткие допуски на размеры, поэтому каждое устройство обеспечивает стабильные характеристики плавучести, которые обеспечивают предсказуемое поведение системы.

4. Эксплуатационные преимущества систем датчиков уровня с магнитными заслонками

Магнитные лепестковые указатели уровня представляют собой одну из наиболее широко используемых технологий измерения уровня в промышленности, обеспечивая надежную визуальную индикацию уровня жидкости без необходимости подачи электроэнергии в точке измерения.50,8*200 Ti поплавковый шар с более высоким давлениемслужит чувствительным элементом в этих системах, преобразуя изменения уровня жидкости в механическое движение, которое передается через магнитную муфту на внешний индикатор.

Магнитная система поплавка обычно состоит из постоянных магнитов, встроенных в корпус поплавка или прикрепленных к магнитной втулке, которая движется вместе с поплавком. Когда уровень жидкости поднимается или падает, поплавок перемещается вертикально внутри измерительной камеры, а создаваемое им магнитное поле приводит в действие внешние магнитные заслонки или непрерывный индикатор. Точность этой системы в решающей степени зависит от способности поплавка точно и без застревания отслеживать изменения уровня.

В этом применении титановый поплавок отличается рядом эксплуатационных преимуществ. Во-первых, гладкая поверхность материала и устойчивость к коррозии предотвращают накопление отложений или накипи, которые могут препятствовать движению поплавка. Во-вторых, постоянная плавучесть поплавка гарантирует, что он реагирует на изменения уровня с минимальным гистерезисом, обеспечивая точное отслеживание как при повышении, так и при понижении уровня. В-третьих, механическая прочность поплавка позволяет ему противостоять гидравлическим силам, возникающим при быстром изменении уровня или нарушениях технологического процесса.

• Надежная передача с помощью магнитной муфты для точной внешней индикации
• Минимальное трение и износ для увеличения срока службы.
• Стабильная реакция на изменения уровня во всем рабочем диапазоне.
• Совместимость с различными конструкциями магнитных индикаторов.
• Сниженные требования к техническому обслуживанию по сравнению с альтернативными материалами поплавков.

5. Сравнительный анализ: титановые поплавки по сравнению с нержавеющей сталью и полимерными поплавками.

При выборе поплавкового шара для измерения уровня высокого давления инженеры обычно оценивают несколько вариантов материалов, каждый из которых имеет свои преимущества и ограничения. Титановый поплавковый шарик занимает особую нишу производительности, что делает его предпочтительным выбором для многих требовательных применений, особенно в тех, которые связаны с агрессивными средами или экстремальными условиями эксплуатации.

Поплавки из нержавеющей стали, хотя они широко используются и являются экономически эффективными, сталкиваются с ограничениями в условиях высокой коррозионной активности. Коррозионное растрескивание и точечная коррозия под напряжением, вызванные хлоридами, могут поставить под угрозу целостность поплавков из нержавеющей стали, особенно при повышенных температурах. Кроме того, более высокая плотность нержавеющей стали требует большего объема поплавка для достижения той же выталкивающей силы, что потенциально ограничивает совместимость с манометрическими камерами с ограниченным пространством.

Полимерные поплавки, например, изготовленные из ПТФЭ или ПЭЭК, обладают превосходной химической стойкостью и легкой конструкцией. Однако их механическая прочность и стабильность размеров при повышенных температурах и давлениях обычно уступают металлическим аналогам. Полимерные поплавки также могут со временем поглощать технологические жидкости, изменяя их плавучесть и ухудшая точность измерений.

Титановые поплавки сочетают в себе коррозионную стойкость полимеров премиум-класса с механической прочностью и стабильностью размеров металлов. Низкая плотность материала позволяет создавать компактные конструкции поплавков, которые помещаются в стандартные манометрические камеры, обеспечивая при этом достаточную плавучесть для надежного отслеживания уровня. Для применений, связанных с морской водой, рассолом, хлором или кислотными технологическими потоками, титан обеспечивает уровень защиты, с которым не может сравниться нержавеющая сталь.

6. Часто задаваемые вопросы о поплавковых шарах высокого давления
